流化床干燥机

　　内加热流化床干燥机的基本原理是在普通流化床中内置换热管，干燥所需的热量部分或全部由内加热管提供。它结合了流化床干燥传热传质快、干燥强度大、易大型化和热传导型干燥热效率高的优点。
　　
　　对流干燥过程，如流化床干燥、气流干燥，热损失主要是空气带走的热量。内加热流化床干燥机由于干燥所需的热量大部分由内加热管通过热传导方式提供，因此可以大幅度减小空气用量，故可以提高干燥过程的热效率，同时大幅度减少动力消耗。该技术在20世纪80年代工业化以来，在国外得到了广泛应用，但在国内应用还不多，值得大面积推广。
　　

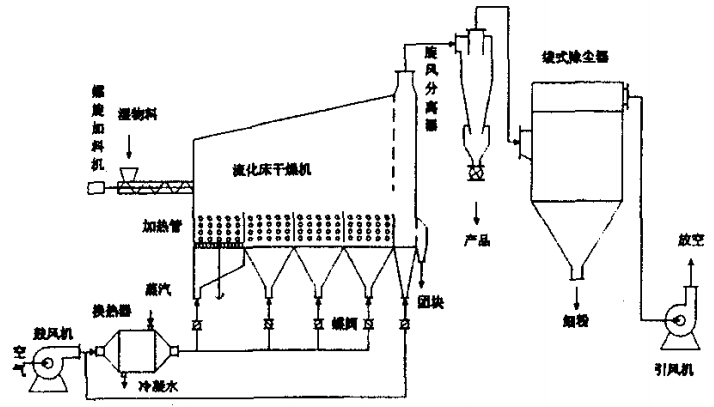

　　工艺流程见图，物料由螺旋进料机进入流化床干燥机．在干燥室中由内加热管和热空气提供热量脱除水分后进入分级输送室，由冷空气分级输送到旋风分离器分离得到产品，团块定期从床体排出，废气中夹带的少量细粉通过布袋除尘器进一步回收。空气经鼓风机加压后分成两路，一路经换热器升温后进入流化床干燥室，与物料进行热质交换进入分级输送室上部；另一路直接进入分级输送室。两路气体汇总后进入旋风分离器和布袋除尘器分离固体后经引风机放空。
